用于工業用途 ,VVS和VVP系列變量葉片泵

大排量達

100 cm3/r (6.1 in3/r)

最高壓力達

160 bar (2300 psi)

說明

威格士的變量葉片泵有4種規格(0-1-2-3)，可以分成3種排量，每種規格采用同樣的泵體，可以有2個品種:低壓WVS (100 bar, 1500 psi)帶機械式壓力調節器和高壓VVP (160bar,2300 psi)

帶液壓式壓力調節器。威格士泵的轉子軸預制成能夠安裝輔加的泵，通過拆下后蓋，第2個泵很容易連接(見第4頁的零件A和B)。把標準泵組合就不需:要許多“專門用途”的泵了。

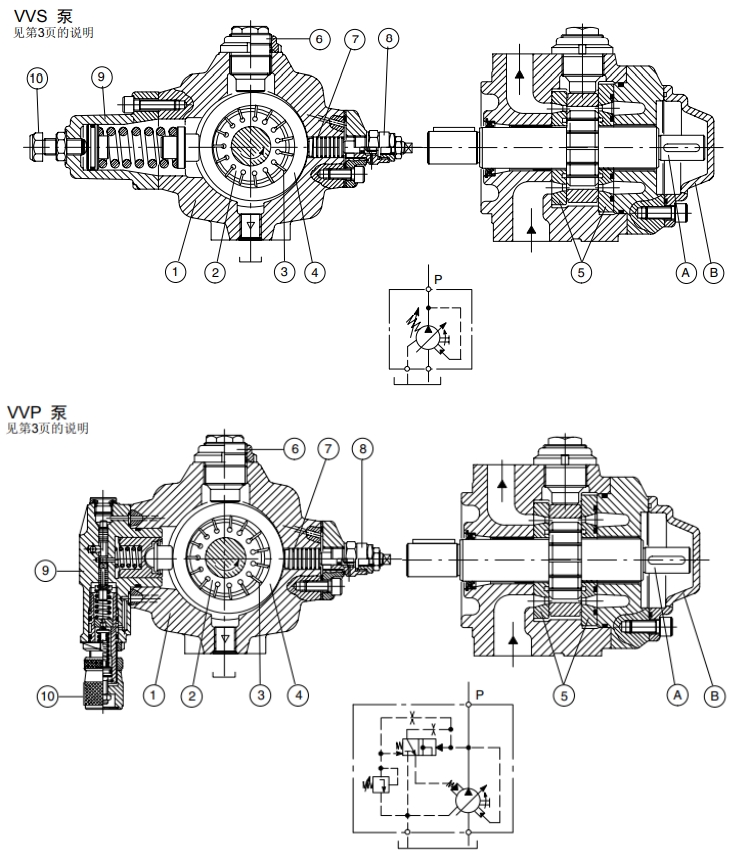

如剖視圖中所示，泵由以下零件組成:

(1)殼體

(2)整體軸和轉子

(3)葉片

(4)改變偏心而且因此改變泵排量的壓力圈，靜壓軸向補償

(5)壓力板定子提高從進油口到壓力口的油流通道

(6)導塊平衡調整螺釘

(7)排量調節活塞，調整最高壓力補償流量

(8)最大流量調整螺釘(附加特性-見第5頁的型號編法)

(9)壓力調節器

(10)壓力調節器調節

特性和優點:

●由于制造材料所具有的特性、軸承的動壓潤滑和配流盤的靜壓平衡使泵的壽命長，工作平穩，噪聲從66至73dBA。

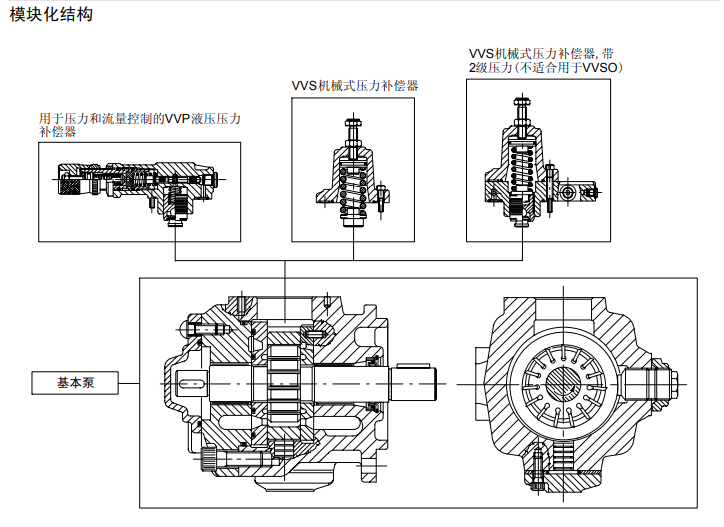

●由于取消了最高壓力溢流閥和熱量交換器使液壓回路簡單，泵能夠配備不同的壓力調節器來控制最高系統壓力

●標準的ISO和SAE安裝

●通過標準泵的組合來提供靈活的低成本的泵單元
