HED40-G-50-L24-10，YUKEN油研HED4型液―電壓力繼電器

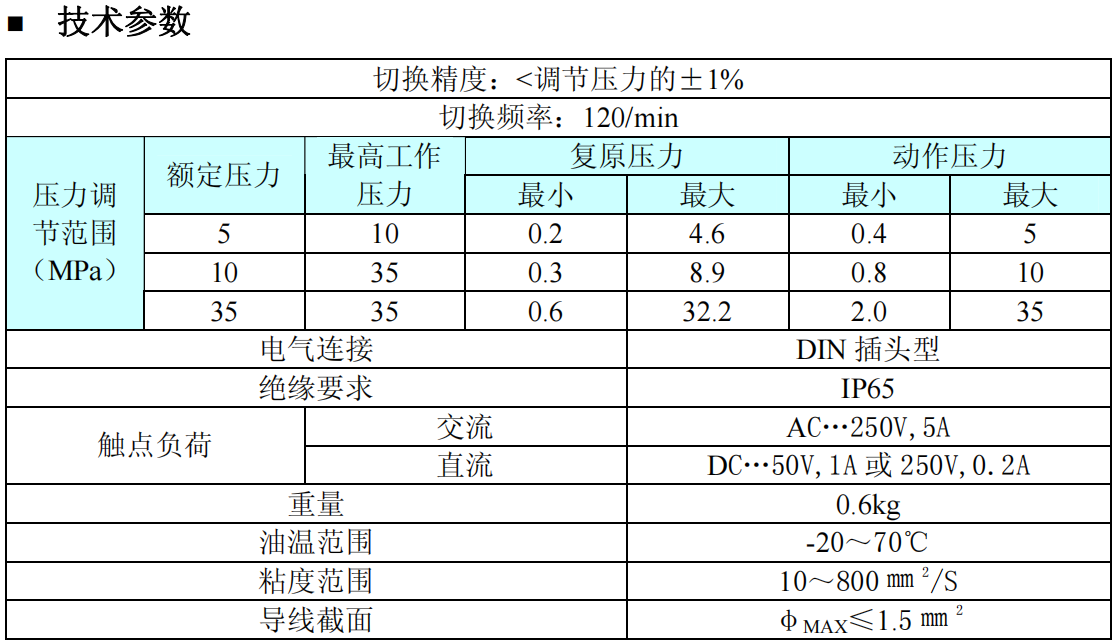

HED40-G-50-L24-10油研電壓力繼電器技術參數：

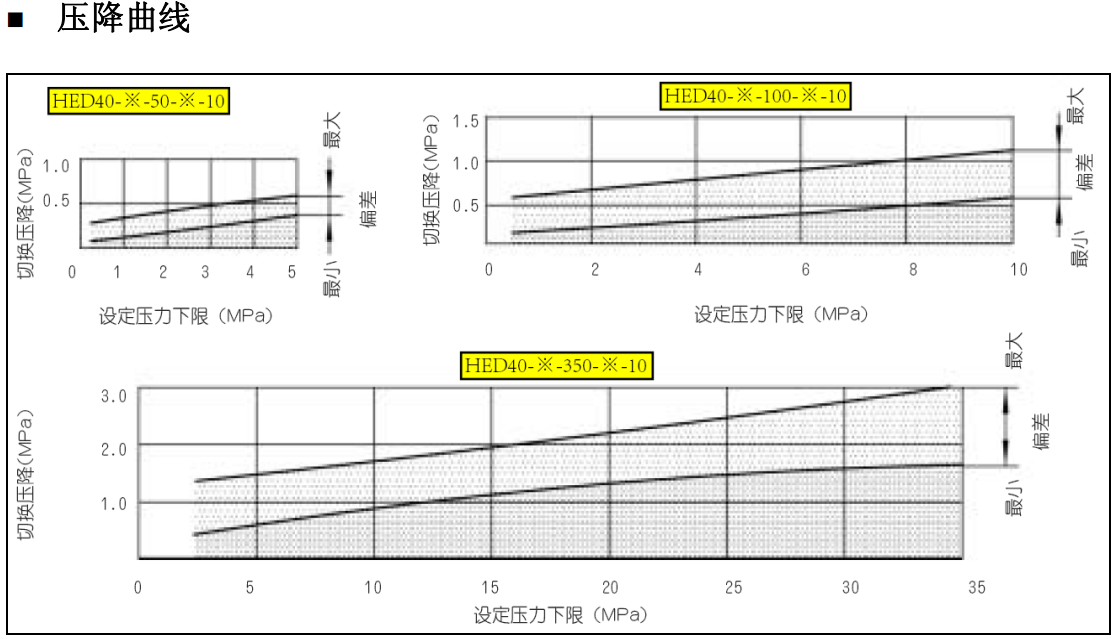

HED40-G-50-L24-10電壓力繼電器壓降曲線：

油研HED4型電壓力繼電器功能說明：

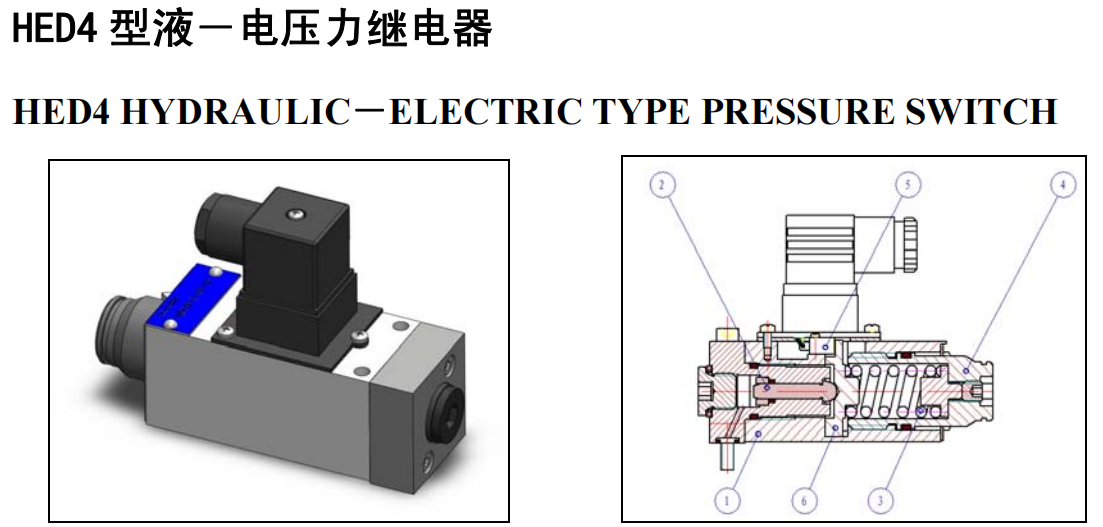

1. HED4 型液―電壓力繼電器為柱塞壓力繼電器。其組成包括：閥體（1），帶柱塞（2）的插裝件，彈簧（3），調節螺塞（4）和微動開關（5）。

2. 被監視的壓力作用在柱塞（2）上，柱塞（2）頂在彈簧擋片（6）上，并克服彈簧（3）的連續可變力。彈簧擋片（6）將柱塞（2）的移動傳遞給微動開關（5），使電路按設計要求接通或斷開。通過調節內部彈簧可設定不同壓力，動作靈敏可靠。

3. 機械擋塊保護繼電器免遭超壓損壞。
