DSG-005-3C DSG-005-2B

DSG-005系列油研電磁換向閥

DSG-005系列電磁換向閥，是新開發的微型電磁換向閥。

雖然小型閥體，但能實現最高工作壓力25MPa、最大流量15L/min，并進一步實,現了節能化，采用了濕式電磁鐵，實現了耐用性和低噪聲化。

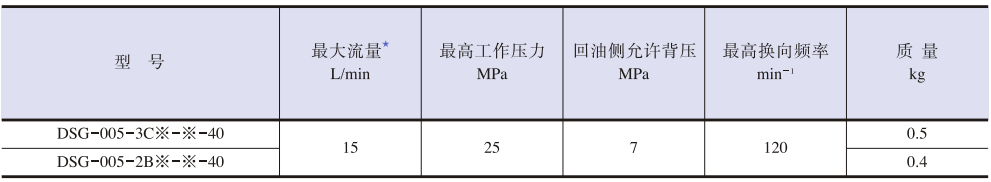

■ DSG-005系列油研電磁換向閥參數：

★最大流量指閥動作（換向）無異常時的極限流量。

最大流量隨閥芯機能和工作條件不同而異。詳情請參見284頁標準功能表。

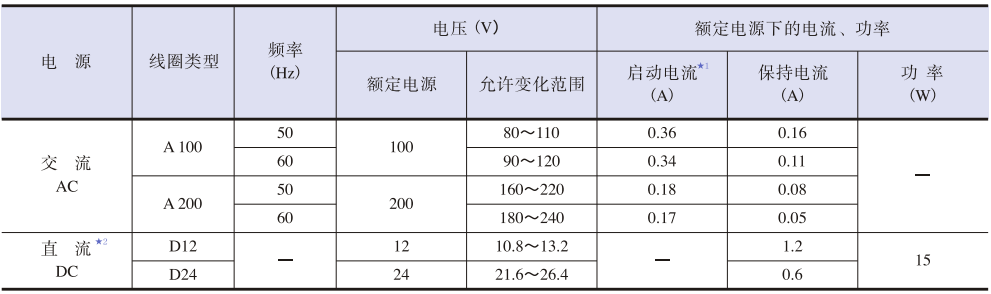

■ DSG-005系列油研電磁換向閥標準電磁鐵參數

★1.啟動電流值表示最大行程時的電流有效值。

★2.直流電磁鐵的DIN插頭型和DIN帶通電指示燈插頭型，內設有沖擊吸收器。

導線型沒有沖擊吸收器，需另行設置，詳情請和我們聯系。

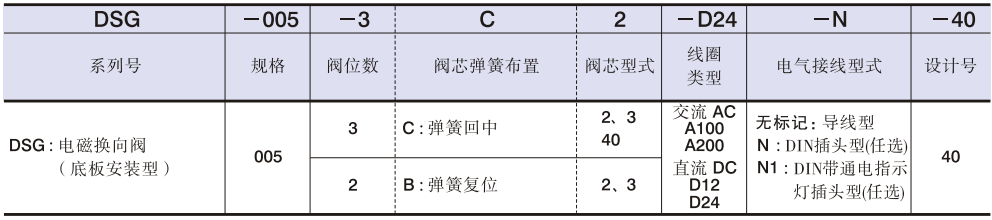

■ DSG-005系列油研電磁換向閥型號說明：

注）備有磷酸酯液用閥。但對磷酸酯液需要采用特殊性密封（氟橡膠），訂購時請在型號前加TF-J。

■ 接線方法

電磁鐵是50、60Hz通用型，不必因頻率不同而改變配線。接線與電磁鐵極性無關。

■ 換向時間（典型例）

換向時間因粘度和閥芯型式及工作條件不同而異。

（測試條件）壓力16MPa 流量∶7.5L/min 粘度∶30mm2/s

電壓∶額定電壓100%V（溫度上升穩定后）

          TA→B→T

流動方向∶P<B→A
