PV2R3-116-F-RAA-31

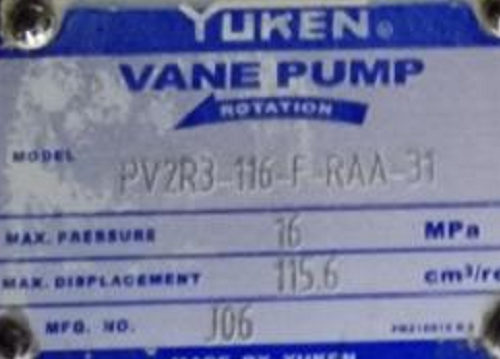

Yuken PV2R3-116-F-RAA-31單葉片泵

PV2R 系列固定排量單葉片泵

這些泵具有高壓和高性能，專為低噪音運行而開發。

為了適應包括注塑機在內的各種應用，PV2R 系列單泵提供了從 5.8 到 237 cm3/rev（0.354 到 14.46 cu.in./rev）的寬范圍輸出流量。

泵的整體驅動部件組合成套件形式，可作為筒套件供應。因此，可以很容易地更換驅動部件。

描述：

固定排量葉片泵 – PV2R 單葉片泵– 這些泵具有高壓和高性能，專為低噪音運行而開發。為了適應包括注塑機在內的各種應用，PV2R 系列單泵提供了從 5.8 到 237 cm3/rev 的寬范圍輸出流量。泵的整體驅動部件組合成套件形式，可作為筒套件供應。因此，可以很容易地更換驅動部件。固定排量葉片泵 – PV2R 單葉片泵。對于其他產品，請訪問產品

PV2R系列高壓低噪聲葉片泵我公司獨立研發的國產化高性能葉片泵，具有性能先進，結構合理，可靠性好，噪音低，脈動極小，質量穩定等特點。產品精工制造，廣泛應用于切削機械、塑料機械、皮革機械、鍛壓機械、工程機械等領域。

　　葉片泵轉子旋轉時，葉片在離心力和壓力油的作用下，尖部緊貼在定子內表面上。這樣兩個葉片與轉子和定子內表面所構成的工作容積，先由小到大吸油后再由大到小排油，葉片旋轉一周時，完成一次吸油與排油。

　　一、單作用葉片泵的工作原理

　　泵由轉子1、定子2、葉片3、配油盤和端蓋等部件所組成。定子的內表面是圓柱形孔。轉子和定子之間存在著偏心。葉片在轉子的槽內可靈活滑動，在轉子轉動時的離心力以及通入葉片根部壓力油的作用下，葉片頂部貼緊在定子內表面上，于是兩相鄰葉片、配油盤、定子和轉子間便形成了一個個密封的工作腔。當轉子按逆時針方向旋轉時，圖右側的葉片向外伸出，密封工作腔容積逐漸增大，產生真空，于是通過吸油口6和配油盤5上窗口將油吸入。而在圖的左側。葉片往里縮進，密封腔的容積逐漸縮小，密封腔中的油液經配油盤另一窗口和壓油口1被壓出而輸出到系統中去。這種泵在轉子轉一轉過程中，吸油壓油各一次，故稱單作用泵。轉子受到徑向液壓不平衡作用力，故又稱非平衡式泵，其軸承負載較大。改變定子和轉子間的偏心量，便可改變泵的排量，故這種泵都是變量泵。

　　二、雙作用葉片泵的工作原理

　　它的作用原理和單作用葉片泵相似，

　　不同之處只在于定子表面是由兩段長半徑圓弧、兩段短半徑圓弧和四段過渡曲線八個部分組成，且定子和轉子是同心的。在圖示轉子順時針方向旋轉的情況下，

　　密封工作腔的容積在左上角和右下角處逐漸增大，為吸油區，在左下角和右上角處逐漸減小，為壓油區;吸油區和壓油區之間有一段封油區把它們隔開。

　　這種泵的轉子每轉一轉，每個密封工作腔完成吸油和壓油動作各兩次，所以稱為雙作用葉片泵。泵的兩個吸油區和兩個壓油區是徑向對稱的，

　　作用在轉子上的液壓力徑向平衡，所以又稱為平衡式葉片泵。

　　葉片泵的管理要點除需防干轉和過載、防吸入空氣和吸入真空度過大外，還應注意:

　　1.泵轉向改變，則其吸排方向也改變葉片泵都有規定的轉向，不允許反。因為轉子葉槽有傾斜，葉片有倒角，葉片底部與排油腔通，配油盤上的節流槽和吸、排口是按既定轉向設計。可逆轉的葉片泵必須專門設計。

　　2.葉片泵裝配 配油盤與定子用定位銷正確定位，葉片、轉子、配油盤都不得裝反，定子內表面吸入區部分最易磨損，必要時可將其翻轉安裝，以使原吸入區變為排出區而繼續使用。

　　3.拆裝 注意工作表面清潔，工作時油液應很好過濾。

　　4. 葉片在葉槽中的間隙太大會使漏泄增加，太小則葉片不能自由伸縮，會導致工作失常。

　　5.葉片泵的軸向間隙 對ηv影響很大。

　　1)小型泵-0.015~0.03mm

　　2)中型泵-0.02~0.045mm

　　6.油液的溫度和粘度 一般不宜超過55℃，粘度要求在17~37mm2/s之間。粘度太大則吸油困難;粘度太小則漏泄嚴重。

　　作為泵產品，葉片泵更多地指滑片泵。只要你有興趣在百度搜索發現，葉片泵幾乎全部指滑片泵。
