YUKEN油研EDFG-01-30-3C40-XY-50電-液比例換向調速閥是一款高性能的液壓控制元件，以下是其參數及型號說明：

一、型號說明

EDFG：這是油研電-液比例換向調速閥的系列標識，代表該閥具有電液比例控制功能。

01：這一數字可能代表該系列閥的某種特定設計或規格，如流量范圍、壓力等級等。

30：表示該閥的額定流量，單位為L/min。在此型號中，額定流量為30L/min，但請注意，不同型號的額定流量可能有所不同。

3C40：這部分標識了閥的控制方式和特性。其中，“3C”可能表示該閥具有某種特定的控制特性或中位機能，“40”則可能表示與流量或控制相關的某種特定參數或代碼。具體含義需參考油研的官方資料或咨詢專業人士。

XY：表示該閥為無沖擊型，即在換向過程中能夠減小沖擊和振動，提高系統的穩定性和可靠性。

50：這一數字可能表示該閥的某種特定配置或附加特性，如出口節流、壓力補償等。但具體含義同樣需參考官方資料。

二、主要參數

最高工作壓力：通常為24.5MPa（或25MPa，具體取決于制造商的規格說明），表示該閥能夠承受的最大工作壓力。

額定流量：30L/min（已在上文提及），表示該閥在正常工作條件下能夠通過的液體流量。

線圈電阻與功耗：線圈電阻和功耗是評價閥門性能的重要指標。具體數值可能因型號而異，但通常線圈電阻會在一定范圍內，而最大功耗也會給出明確的限制。這些參數有助于用戶了解閥門的電氣特性，以便正確配置電源和控制系統。

換向時間與頻率：交流電磁閥的換向時間通常為0.030.05s，而直流電磁閥的換向時間為0.10.3s。換向頻率則是指單位時間內閥門所允許的換向次數。這些參數反映了閥門的動態性能，對于需要頻繁換向或快速響應的應用場景尤為重要。

重復性：重復性是指閥門在多次重復操作下，輸出流量的穩定性。YUKEN油研電-液比例換向調速閥的重復性小于1%，保證了流量的精確控制。

三、應用特點

低耗能、節能：能夠根據負載壓力使壓差保持最小，從而控制泵的壓力，實現節能效果。

高精度和快速響應：內置放大器，控制電壓范圍為-5VDC~+5VDC，具有高精度和快速響應的特點。

適應性強：可用于不同的液壓控制需求，廣泛應用于機械制造、汽車制造、航空航天等領域。

綜上所述，YUKEN油研EDFG-01-30-3C40-XY-50電-液比例換向調速閥具有優良的性能和廣泛的應用領域。用戶在選擇和使用時，應充分了解其參數和型號說明，以確保正確配置和滿足實際需求。

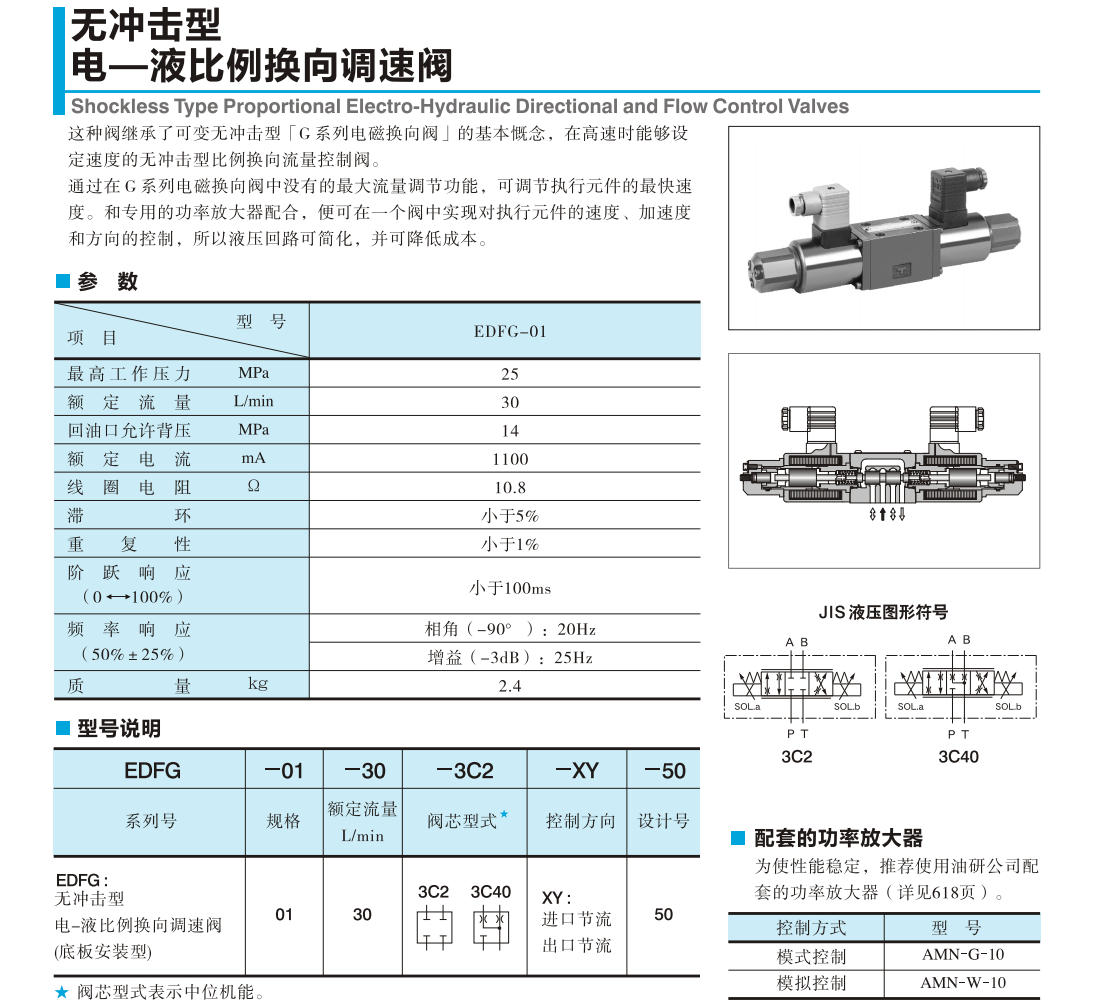

油研無沖擊型電-液比例換向調速閥

這種閥繼承了可變無沖擊型「G系列電磁換向閥」的基本慨念，在高速時能夠設定速度的無沖擊型比例換向流量控制閥。通過在G系列電磁換向閥中沒有的最大流量調節功能，可調節執行元件的最快速度。和專用的功率放大器配合，便可在一個閥中實現對執行元件的速度、加速度和方向的控制，所以液壓回路可簡化，并可降低成本。
